    Annapolis 微系统公司,一家FPGA板卡和系统供应商的引领者,2022年1月21日宣布推出业界首款具有64 GS/s采样率,10位 ADC 和 DAC 能力的商用货架(COTS)FMC板卡(FPGA Mezzanine Card,应用范围、适应环境范围和市场领域范围都很广的通用模块)。
    国外芯片技术交流-业界首款64 GSps高性能FPGA板卡问世,电磁频谱战或迎来革命性变革risc-v单片机中文社区(1)

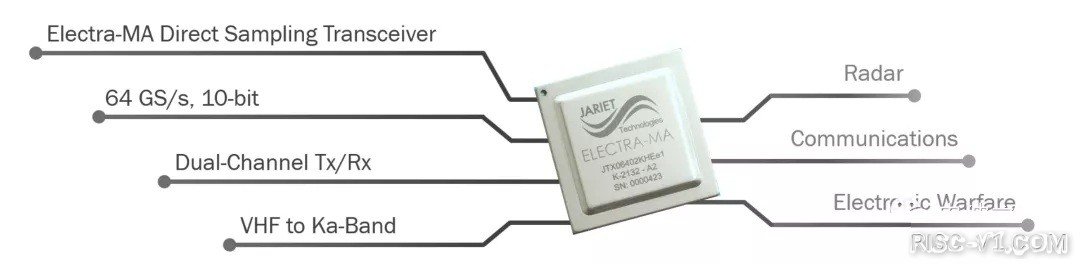

    该板卡采用Jariet 技术公司的 Electra-MA 芯片。它适用于频率覆盖范围从0.1到36 GHz之间直接射频采样的需求,以及宽瞬时带宽的苛刻应用场合。
    国外芯片技术交流-业界首款64 GSps高性能FPGA板卡问世,电磁频谱战或迎来革命性变革risc-v单片机中文社区(2)

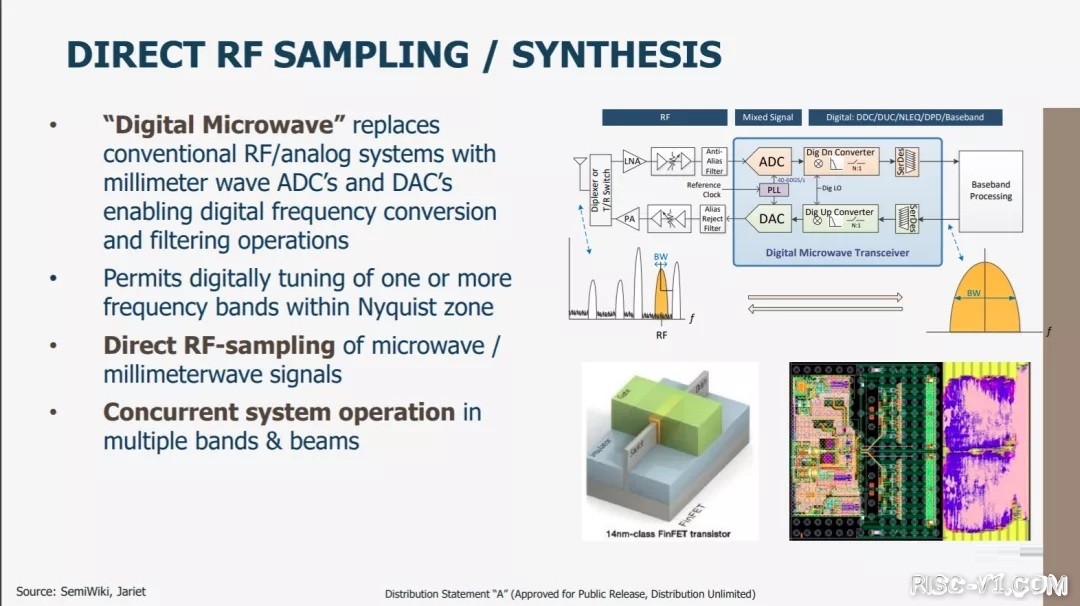

    这种基于Jariet收发芯片的直接采样,可以实现在数字域执行频率转换和滤波,无需昂贵的模拟频率转换模块,是一项突破性的壮举。这款被命名为WILD FMC+ DME1 ADC & DAC 的板卡,为射频和微波系统提供了前所未有的性能和集成水平:
    • 2 通道、40 ~64 GSps、10位ADC
    • 2 通道、40~ 64 GSps、10位DAC

    它可以实现双通道同时 36 GHz 的可用模拟带宽和 6.4 GHz 的最大瞬时带宽。所有收发器通道都具有板载数字下变频器 (DDC) 和数字上变频器 (DUC),包括用于动态频率选择的子带信道器。

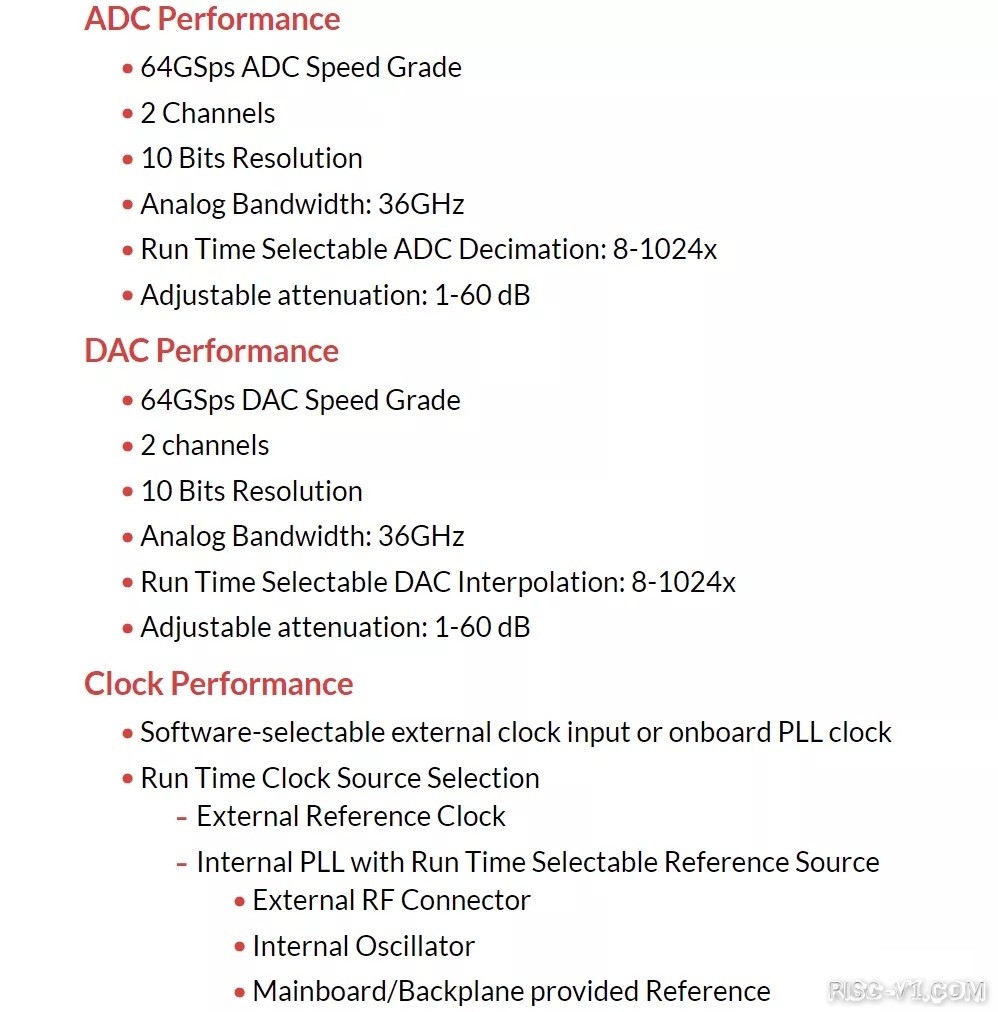

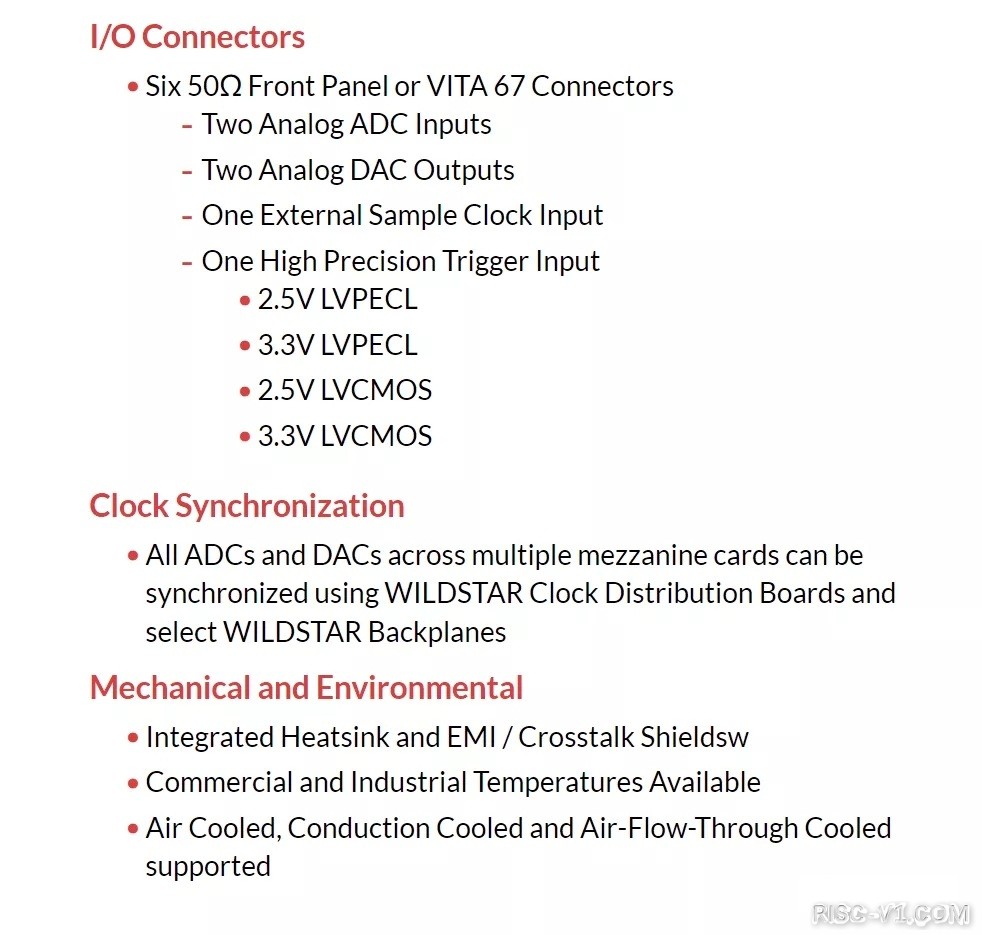

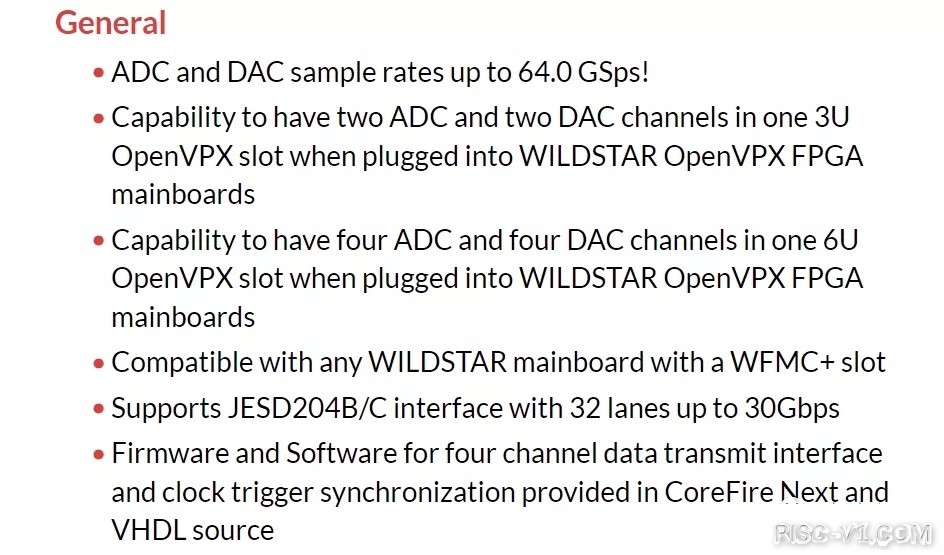

    这款产品的具体性能如下:
    国外芯片技术交流-业界首款64 GSps高性能FPGA板卡问世,电磁频谱战或迎来革命性变革risc-v单片机中文社区(3)
    国外芯片技术交流-业界首款64 GSps高性能FPGA板卡问世,电磁频谱战或迎来革命性变革risc-v单片机中文社区(4)
    国外芯片技术交流-业界首款64 GSps高性能FPGA板卡问世,电磁频谱战或迎来革命性变革risc-v单片机中文社区(5)
    “我们很高兴成为第一家在 COTS 板卡中使用 Jariet 的 Electra-MA 收发芯片的公司,”Annapolis Micro Systems 首席技术官 Noah Donaldson 说。“这种子卡集成实现了最大的使用灵活性,并且比将收发器直接添加到基板上具有更高的性能。”
    “Annapolis Micro Systems 的 DME1 WFMC+ 代表了直接采样收发器产品成熟度的一个重要里程碑,”Jariet Technologies 首席技术官 Craig Hornbuckle 说,“虽然 ADC 和 DAC 原型以每秒数十  GS/s 的速度采样已经在实验室中存在了几年,但该技术终于达到了为作战人员实际部署所需的成熟度。从 VHF 到 Ka 波段的灵活频谱接入将成为控制电磁频谱竞争的游戏规则改变者。”

    项目背景挖掘:

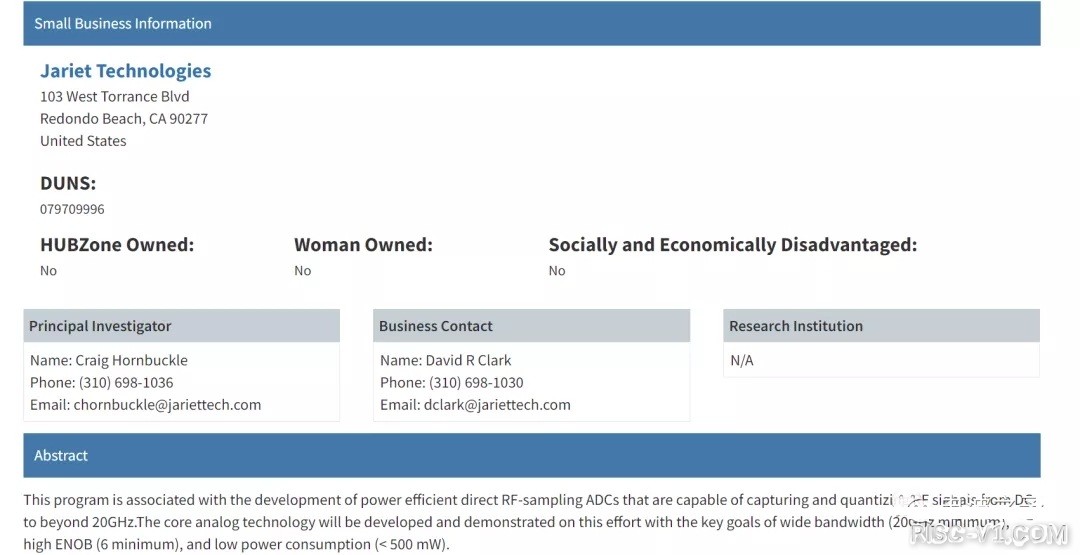

    Jariet 技术公司的 Electra-MA 芯片源于DARPA的“High Sample Rate Analog to Digital Converters for Reconfigurable Phased Array Applications”项目,经过一系列的项目后又参加了“芯片”项目进行验证验证。
    国外芯片技术交流-业界首款64 GSps高性能FPGA板卡问世,电磁频谱战或迎来革命性变革risc-v单片机中文社区(6)
    国外芯片技术交流-业界首款64 GSps高性能FPGA板卡问世,电磁频谱战或迎来革命性变革risc-v单片机中文社区(7)
    国外芯片技术交流-业界首款64 GSps高性能FPGA板卡问世,电磁频谱战或迎来革命性变革risc-v单片机中文社区(8)

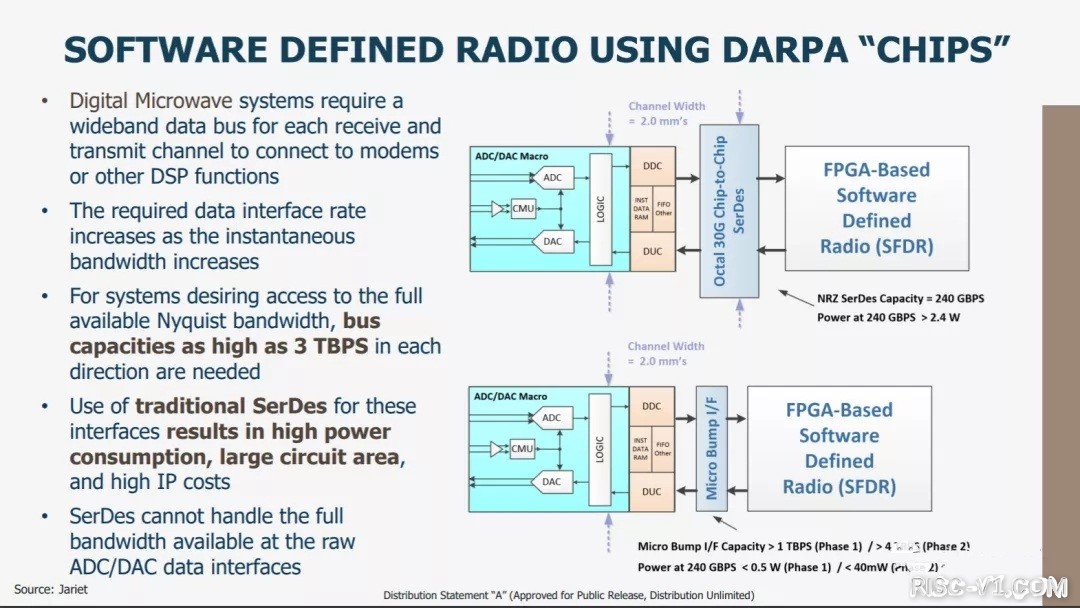

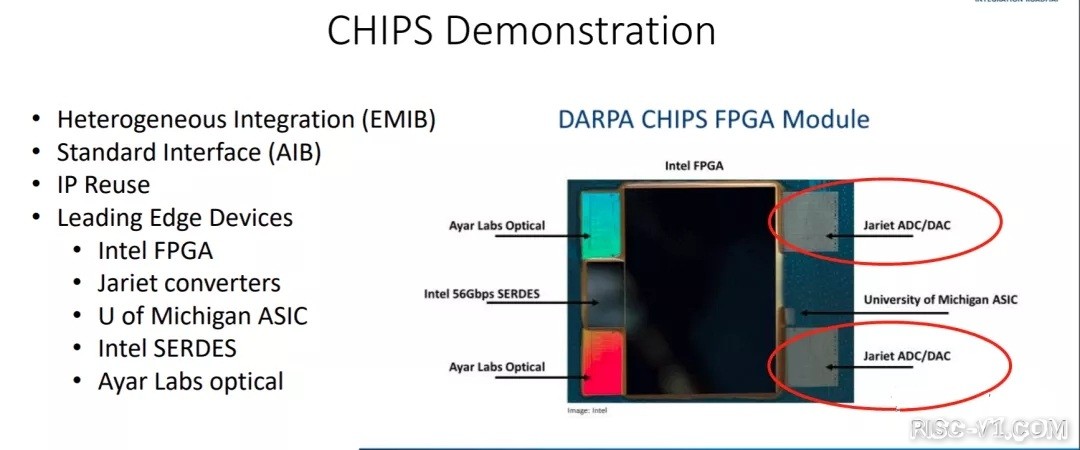

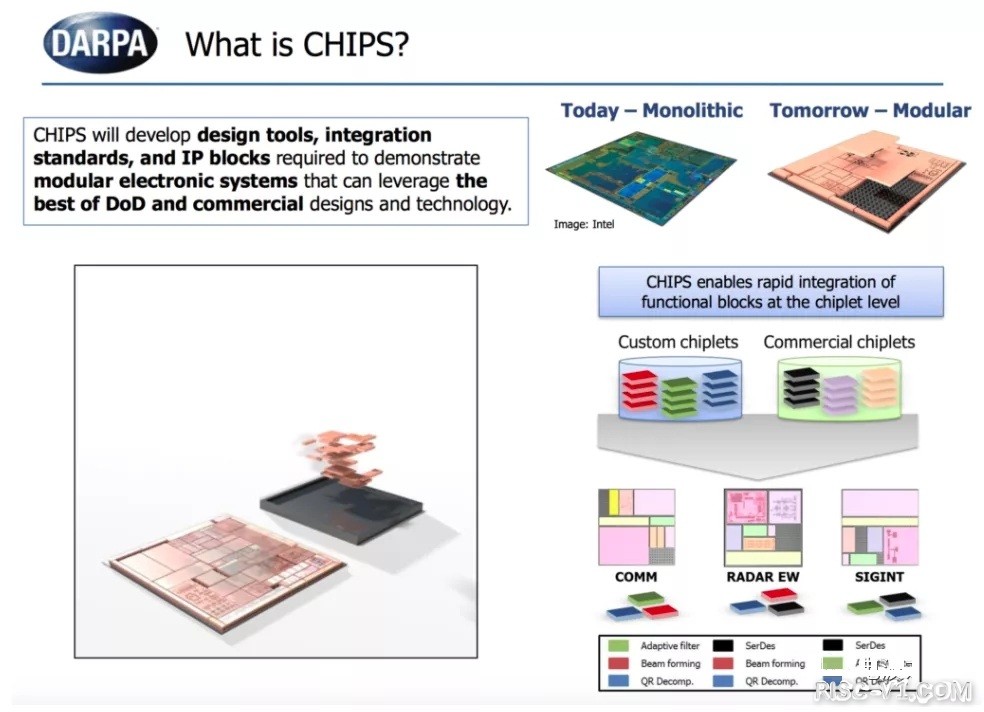

    DARPA电子复兴计划下的“芯片”(全称为“通用异构集成和知识产权重用策略”,CHIPS)项目,该项目旨在开发一种新的技术框架,让数据存储、计算、信号处理、数据表单和数据流的管理等不同功能和知识产权的模块,能够被分别置入微型管芯当中。然后,类似于在拼图游戏中拼接碎片化的图形,在插入器上对微型管芯进行混合、匹配和组合。利用这种方式,含有各种全尺寸芯片的整块传统电路板,有望用大量更小的微型管芯而将尺寸变得更小。

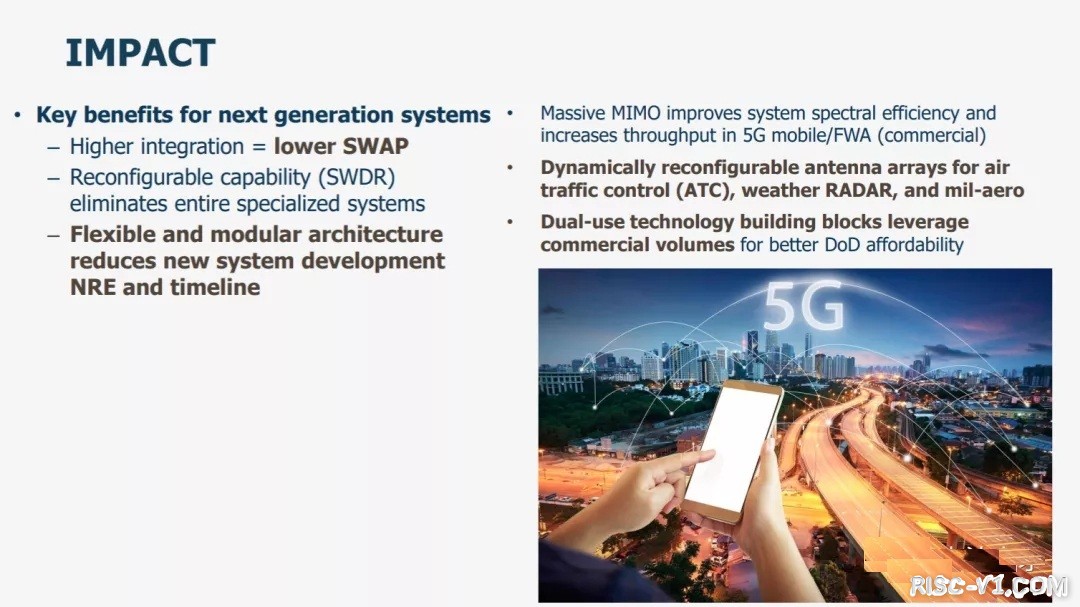

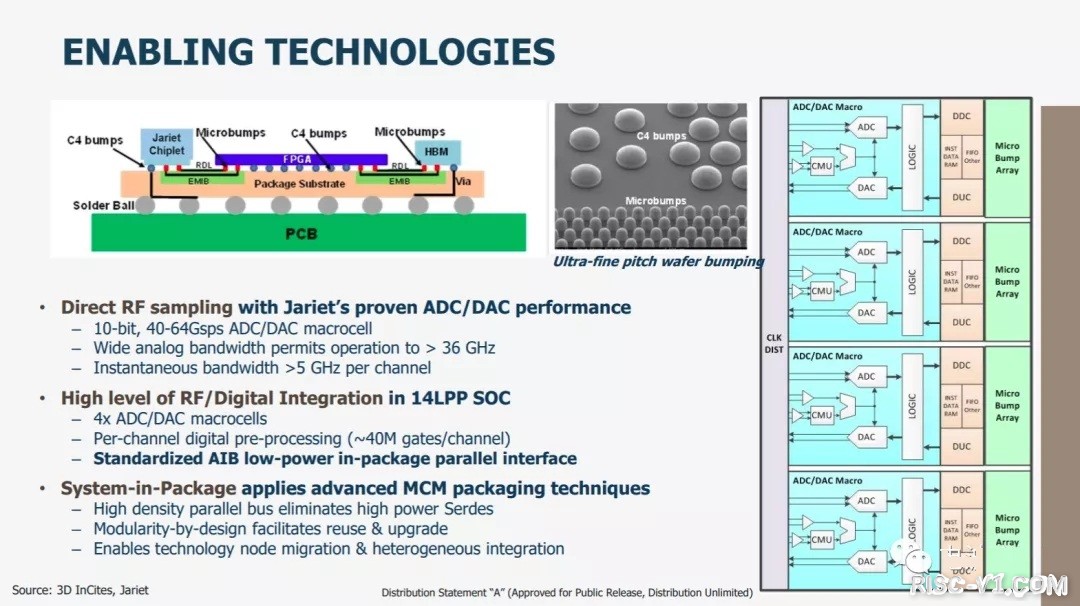

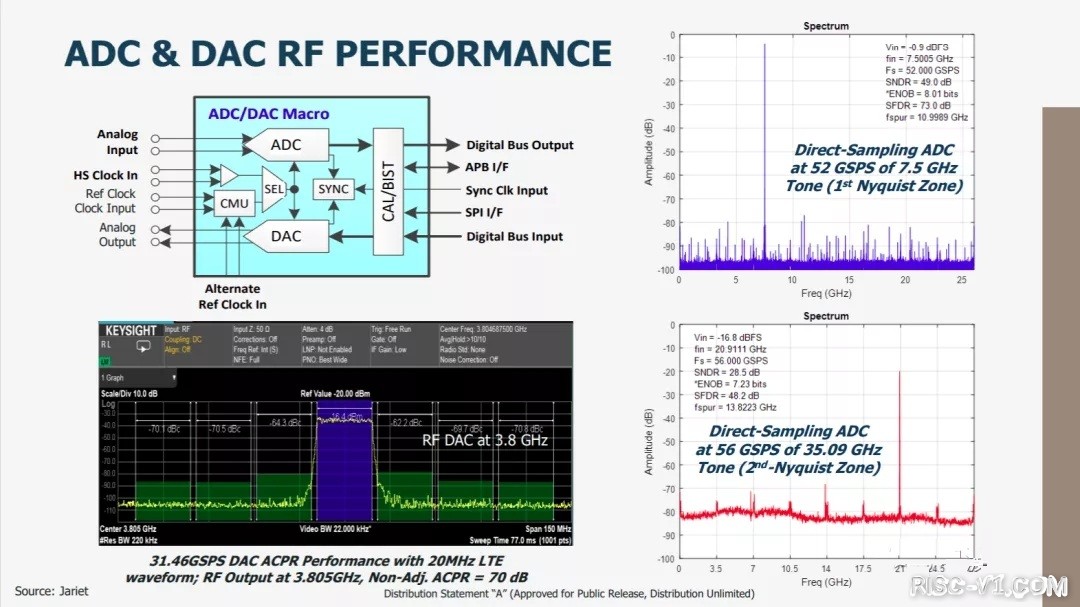

    Electra-MA 芯片性能究竟如何呢,我们从Jariet 技术公司的首席技术官  CRAIG HORNBUCKLE的报告中可以找到相关测试参数:
    国外芯片技术交流-业界首款64 GSps高性能FPGA板卡问世,电磁频谱战或迎来革命性变革risc-v单片机中文社区(9)
    国外芯片技术交流-业界首款64 GSps高性能FPGA板卡问世,电磁频谱战或迎来革命性变革risc-v单片机中文社区(10)
    国外芯片技术交流-业界首款64 GSps高性能FPGA板卡问世,电磁频谱战或迎来革命性变革risc-v单片机中文社区(11)
    国外芯片技术交流-业界首款64 GSps高性能FPGA板卡问世,电磁频谱战或迎来革命性变革risc-v单片机中文社区(12)
    国外芯片技术交流-业界首款64 GSps高性能FPGA板卡问世,电磁频谱战或迎来革命性变革risc-v单片机中文社区(13)
    国外芯片技术交流-业界首款64 GSps高性能FPGA板卡问世,电磁频谱战或迎来革命性变革risc-v单片机中文社区(14)
    相关素材资料下载链接
    提取码:8iip
