模拟增强，这款面向电控应用的全国产高可靠32位MCU量产上市了！

魏定国

近日，全国产32位MCU领军企业爱普特微电子，针对电机控制、变频等应用市场，发布了一款最强全国产、高可靠32位MCU—APT32F171。该系列产品模拟外设、定时器比同类产品强大很多，该产品系列是采用全国产RISC内核，具有加强模拟性能，1.8V ~ 5.5V工作电压范围，48MHz CPU主频。支持硬件CRC，独立除法器，内嵌多达6个独立模拟比较器，2个运算放大器，15路12位高速ADC，多达30个GPIO，均支持外部中断，最多8个大电流驱动管脚；支持3组6路互补带死区模式的PWM输出等。

具备高可靠性、高集成、低功耗、易开发和价格优惠等优势于一体的全国产32位MCU APT32F171，为家电设备、工业设备、逆变等市场领域提供了最优国产芯选择。

一、APT32F171主要性能优势：

48MHz的32位高性能CPU
●16个32位通用寄存器
●高效的2级执行流水线
●中断控制器：支持动态配置的可嵌套中断(NVIC)
●增强的时钟和功耗控制器(SYSCON)
●硬件除法器(HWDIV)
●灵活的事件触发选择控制器(ETCB)
●CRC控制器(CRC)

存储器资源
●64KBytes程序存储，2KBytes数据存储
●8KBytes SRAM

通讯接口
●1 x UART/1 x USART

强大的定时器资源
●1 x 独立看门狗定时器(IWDT)
●1 x 8位窗口看门狗定时器(WWDT)
●1 x 16位2路同步定时器/计数器，支持PWM功能(GPT)
●4 x 16位基本计时TIMER(Basic Timer)
●1 x 16位增强型计数器，3组6路PWM输出，支持死区、互补、比较器联动(EPT)

模拟外设
●15路12位ADC，最大转换速度1MSPS
●6路独立比较器，每个比较器，可独立选择内部126个参考电压可对外输出的电压基准源
●2路可调增益的运算放大器

特色功能
●8个大电流驱动管脚，每个管脚支持灌入最大电流为120mA


二、APT32F171在电机应用中的实例：

模块框图：

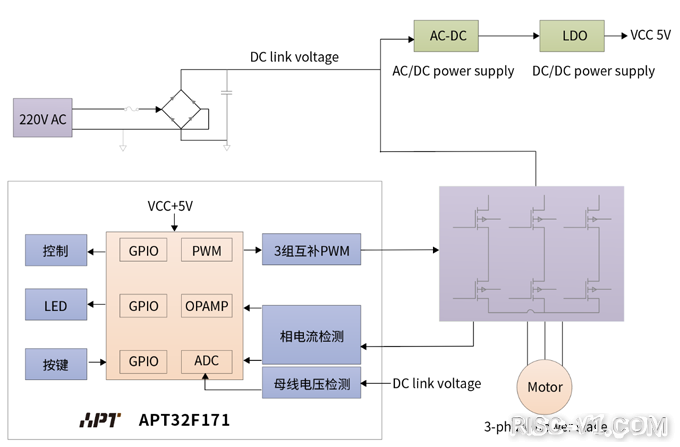

使用APT32F171系列产品高速风筒方案框图

应用特点：
●电压范围：AC160V~220V,功率范围：50W~150W
●闭环方式：速度闭环 功率闭环
●控制方式：双电阻无感FOC控制
●功率闭环：波动小于0.5%（50W~150W）
●速度闭环：波动小于0.4%（10000RPM~80000RPM）
●电机从静止到最高转速只需0.5s，启动平稳不抖动
●精准恒温控制
●硬件PID温度控制，可实现300次/s温度检测，温度控制精度小于1°
●通过匹配吸入功率，实时检测电机运行状态，实现堵风口精确报警
●过欠压保护，过流保护，堵转保护，缺相保护，功率保护，启动保护
●控制板电路简单，元器件少，降低成本，提高系统可靠性
●使用内部集成的运算放大器，减少外围器件，增益可配置，降低成本，灵活性高
●最快转换速率1MSPS的12位ADC，内部高精度电压参考源，保证精准的ADC采集，采样精准，控制更稳定，安全性提高

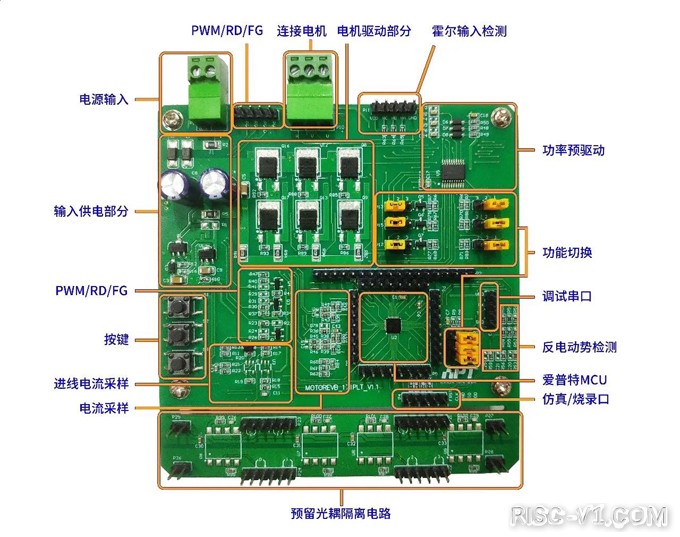

APT32F171电机评估板示意图

APT32F171不仅性能优越，还具备超高可靠性。APT32F171系列产品均经过严苛的产品测试验证和工业级的可靠性测试，以确保产品的高品质交付。目前APT32F171系列可提供5种封装10个型号。

可提供从芯片到程序代码库、开发套件、量产烧录、设计方案等完整成熟的工具链支持，打造易开发的产品生态。
