第九十六章、CH32V103应用教程——SysTick中断

草帽王子

本章教程主要进行SysTick中断简单的应用。

1、SysTick简介

CH32V103为RISC-V3A内核，与Cortex-M3内核不同，RISC-V3A内核自带了一个64位自增型计数器（SysTick），支持HCLK/8作为时基，具有较高优先级，校准后可用于时间基准。

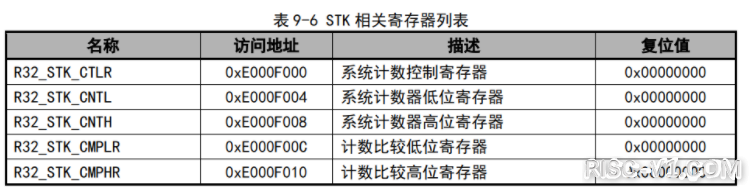

SysTick寄存器如下图所示，主要为5个寄存器，关于各个寄存器的具体介绍，可参考CH32V103应用手册。

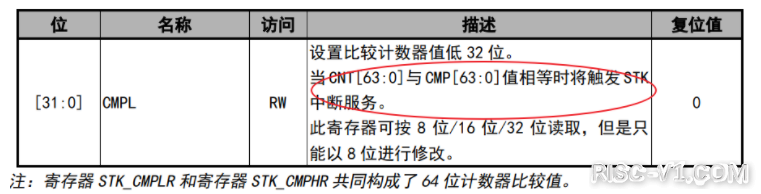

在此处需要注意的是，关于CH32V103触发STK中断服务，当CNT[63:0]与CMP[63:0]值相等时将触发STK中断服务。

2、硬件设计

本章教程主要讲解如何进入SysTick中断，SysTick属于单片机内部外设，无需进行外部硬件设计。

3、软件设计

本章教程具体程序如下：
systick.h文件

1. #ifndef __SYSTICK_H

2. #define __SYSTICK_H

3.

4. #include "ch32v10x_conf.h"

5.

6. void Systick_Init(void);

7.

8. #endif

复制代码

systick.h文件主要进行相关定义和函数声明；
systick.c文件

1. #include "systick.h"

2.

3. void SysTick_Handler(void) __attribute__((interrupt("WCH-Interrupt-fast")));

4.

5. __IO uint32_t Counter;

6.

7. //SysTick初始化配置

8. static uint32_t SysTick_Config(uint32_t ticks)

9. {

10.     SysTick->CTLR = 0x0000;                  //关闭系统计数器STK，计数器停止计数

11.

12.     //设置系统计数器寄存器的值

13.     //系统计数器低位寄存器

14.     SysTick->CNTL0 = 0;

15.     SysTick->CNTL1 = 0;

16.     SysTick->CNTL2 = 0;

17.     SysTick->CNTL3 = 0;

18.

19.     //系统计数器高位寄存器

20.     SysTick->CNTH0 = 0;

21.     SysTick->CNTH1 = 0;

22.     SysTick->CNTH2 = 0;

23.     SysTick->CNTH3 = 0;

24.

25.     //设置计数比较寄存器的值，主要用于触发STK中断服务函数。当CNT[63:0]与CMP[63:0]值相等时将触发STK中断服务。

26.     //设置计数比较低位寄存器的值

27.     SysTick->CMPLR0 = (u8)(ticks & 0xFF);

28.     SysTick->CMPLR1 = (u8)(ticks >> 8);

29.     SysTick->CMPLR2 = (u8)(ticks >> 16);

30.     SysTick->CMPLR3 = (u8)(ticks >> 24);

31.

32.     //设置计数比较高位寄存器的值

33.     SysTick->CMPHR0 = 0;

34.     SysTick->CMPHR1 = 0;

35.     SysTick->CMPHR2 = 0;

36.     SysTick->CMPHR3 = 0;

37.

38.     NVIC_SetPriority(SysTicK_IRQn, 15);      //设置SysTick中断优先级

39.     NVIC_EnableIRQ(SysTicK_IRQn);            //使能开启Systick中断

40.

41.     SysTick->CTLR = 0x0001;                  //启动系统计数器STK（HCLK/8时基） 72000000/8=9000000

42.

43.     return (0);

44. }

45.

46. void Systick_Init(void)

47. {

48.     //此处在进行初始化的时候设置比较寄存器的值

49.     SysTick_Config(SystemCoreClock / 8000);//1ms            72M/8000/9000000 = 1/1000 = 1ms

50. }

51.

52. //关于STK中断服务函数，由于STK的时基为HCLK/8，且在SysTick初始化配置中设置比较寄存器的值为SystemCoreClock / 8000 = 9000，由此计算的每隔1ms触发1次中断服务函数

53. void SysTick_Handler(void)

54. {

55.     //设置系统计数器寄存器的值

56.     //系统计数器低位寄存器

57.     SysTick->CNTL0 = 0;

58.     SysTick->CNTL1 = 0;

59.     SysTick->CNTL2 = 0;

60.     SysTick->CNTL3 = 0;

61.

62.     //系统计数器高位寄存器

63.     SysTick->CNTH0 = 0;

64.     SysTick->CNTH1 = 0;

65.     SysTick->CNTH2 = 0;

66.     SysTick->CNTH3 = 0;

67.

68.     Counter ++;

69.

70.     if(Counter >= 1000)

71.     {

72.         Counter = 0;

73.     }

74. }

复制代码

tim.c文件主要进行SysTick中断初始化配置以及中断服务函数处理，关于具体讲解见程序注释。
main.c文件

1. #include "debug.h"

2. #include "systick.h"

3.

4. extern __IO uint32_t Counter;

5.

6. /*******************************************************************************

7. * Function Name  : main

8. * Description    : Main program.

9. * Input          : None

10. * Return         : None

11. *******************************************************************************/

12. int main(void)

13. {

14.         NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

15.         //Delay_Init();

16.         USART_Printf_Init(115200);

17.         printf("SystemClk:%d\r\n",SystemCoreClock);

18.         printf("This is printf example\r\n");

19.

20.         Systick_Init();

21.

22.         while(1)

23.         {

24.             printf("Counter:%d\r\n", Counter);

25.         }

26. }

复制代码

main.c文件主要进行函数初始化以及打印输出相关值。

4、下载验证

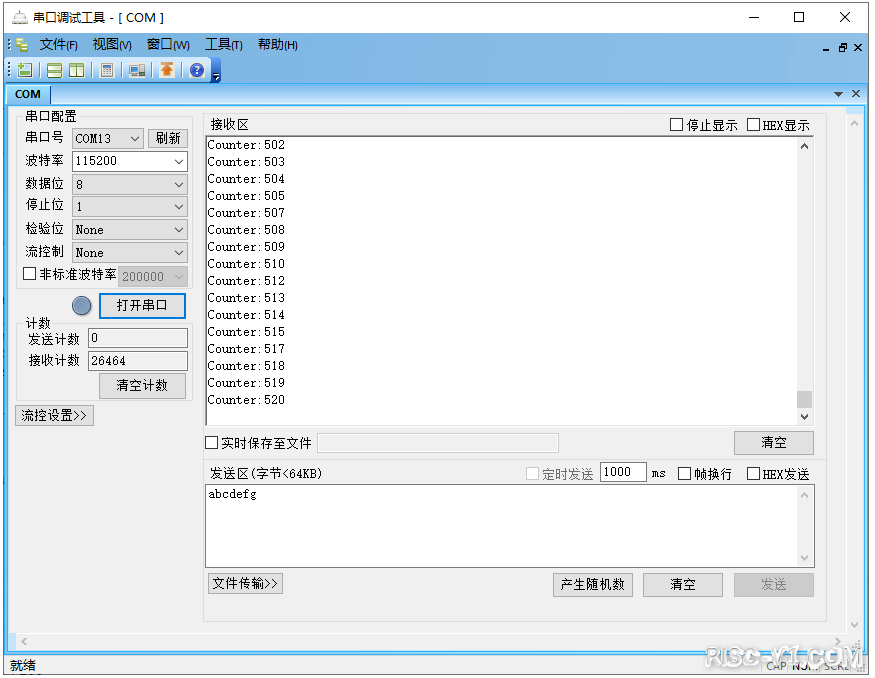

将编译好的程序下载到开发版并复位，串口打印如下：

95、SysTick.rar (453.18 KB, 下载次数: 15)

2021-6-10 20:27 上传

点击文件名下载附件

95、SysTick.rar
链接：https://pan.baidu.com/s/1UNqh3V83KNJ41PLsPOHyGA
提取码：fbo2
复制这段内容后打开百度网盘手机App，操作更方便哦

完
