RISC-V --rocket-chip generator介绍及其仿真使用

皋陶

最近工作使用 rocket-chip generator 仿真非极大值抑制算法（C语言编写），分析其时序模型和riscv汇编指令，这里将rocket-chip generator的使用方法总结一下

说明：使用的rocket-chip generator的版本为：a8d573beeb8a33bb5dac0673ec68b82852a24d63

rocket-chip generator介绍

• rocket-chip generator的一级目录结构：

  bootrom : 在BootROM的bootloader第一阶段所使用的代码
  csrc Verilator: 仿真用的C代码
  emulator Verilator :用来编译和跑仿真的工作目录
  project Scala: 构建工具sbt用来构建Scala的工作目录
  regression: 定义的持续的整合和一套nightly regression
  scripts: 用来分析仿真的输出或者处理代码文件的内容
  vsim VCS: 用来编译和跑仿真的工作目录
  vsrc Verilog: 代码，包含接口、测试框架和Verilog过程接口VPI
  chisel3 :包含Chisel自定义的各种类和规则，用来生成RTL
  firrtl: 存放Chisel编译器处理代码而生成的一种中间表示，由中间表示能生成Verilog代码或C++代码
  hardfloat: 用chisel写成的浮点单元
  riscv-tools: 支持RISC-V的一套软件，与生成RTL有关
  torture: 用来生成压力测试所需的一些随机指令
  src/main/scala: 构筑rocket-chip的代码




• rocket-chip generator电路构筑代码的目录结构：

  amba amba: 协议的实现代码，包括AXI4，AHB-lite，APB
  config: 提供能配置Generator的Scala的接口
  coreplex: 包含Rocket核、系统总线、coherence agents、debug设备、中断处理、面向外部的外设、时钟同步处理和TileLink到外设总线转换
  devices: 一些外设，包括debug模块和各种挂在TileLink的从设备
  diplomacy: 用来扩展Chisel，通过允许对硬件进行两个阶段的阐述，可以让参数在模块之间协调传递
  groundtest: 生成可综合的硬件测试平台，通过发出随机的访问存储器指令流，进行对核外的存储器系统进行压力测试
  jtag: 用来生成JTAG总线接口
  regmapper: 用来生成带有能访问内存映射寄存器的标准接口的从设备
  rocket: 用来生成顺序核Rocket、L1指令cache和L1数据cache
  tile: 包含可以与Rocket核组成tile的组件，如FPU和RoCC协处理器
  tilelink: 用来生成TileLink总线（协议），包含一些适配器和转其他总线（协议）的转换器
  system Rocket Chip的顶层代码包，同时也是用作测试的硬件平台的顶层代码包
  unittest: 用作生成硬件测试平台来测试单独的一个个模块
  util: 提供一些能被其他代码包调用的通用的Scala和Chisel结构





rocket-chip generator使用

• 在src/main/scala/coreplex/Configs.scala的类都是构筑rocket-chip的“部件”。需要在src/main/scala/system/Configs.scala中将“部件”类和“底板”类BaseConfig组合起来，每一个都是一种配置方案。具体的方法就是利用“++”这个函数，写法参考该文件的其他类写法即可。
  生成Verilog代码及测试用的入口用到的命令：

  cd emulator
  make CONFIG=DefaultConfig

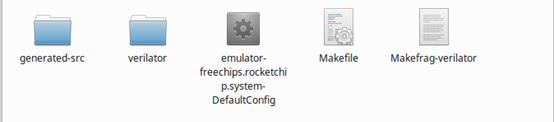

• 其中CONFIG=后面接的是在src/main/scala/system/Configs.scala写好的类名。若编译没有错误，则会生成以下文件和文件夹：

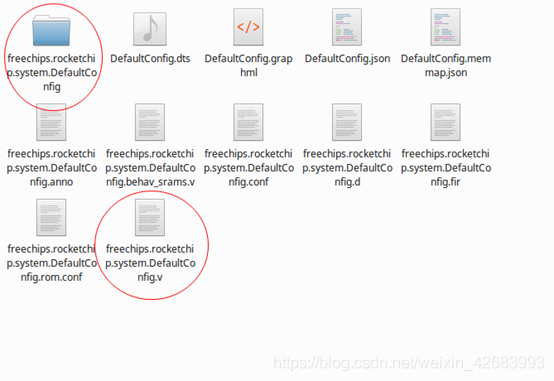

• generated-src文件夹包括生成的Verilog文件和一些测试用的文件，verilator文件夹包含仿真工具verilator的源码和安装文件。emulator-freechips.rocketchip.system-DefaultConfig是可执行文件，是测试程序的入口。图中圈着的文件夹是测试进行的环境，.v文件就是生成的rocket-chip的Verilog代码。









rocket-chip generator仿真C或C++程序

1. 使用risc-v工具链编译仿真

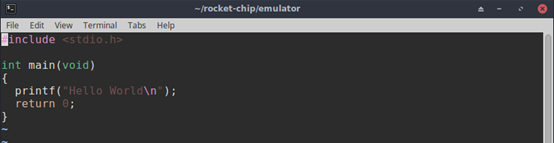

• 写好的一个测试的C或C++程序如下：






• 使用命令编译测试程序：

  riscv64-unknown-elf-gcc helloworld.c -o helloworld

• 然后将生成的helloworld可执行文件放到emulator工作目录，再在emulator工作目录下执行命令：

  ./emulator-freechips.rocketchip.system-DefaultConfig pk helloworld

• 等待几分钟（具体等待时间取决于程序的大小）后，终端输出“Hello World”





2.利用rocket的方法如下（比之前的跑的更快，而且能看波形）

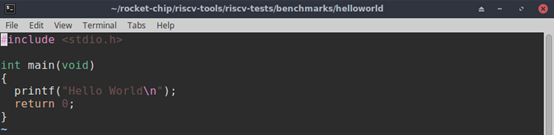

• 在rocket-chip/riscv-tools/riscv-tests/benchmarks中新建测试程序的文件夹helloworld，并在其中写好一个测试程序helloworld：




• 修改在rocket-chip/riscv-tools/riscv-tests/benchmarks中的Makefile，修改其中的bmarks变量，使其新值为新建的文件夹名字helloworld：

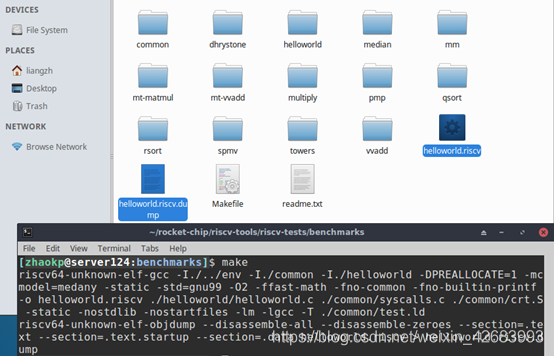

• 退出到rocket-chip/riscv-tools/riscv-tests/benchmarks执行命令make，得到.riscv可执行文件：




• 将.riscv文件移到rocket-chip/emulator文件夹中：




• 执行命令：




1. ./emulator-freechips.rocketchip.system-DefaultConfig helloworld.riscv

复制代码

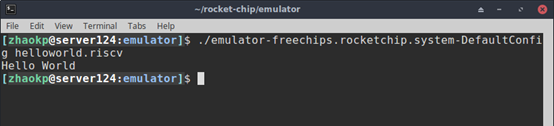

• 等待少于一分钟的时间，得到输出：

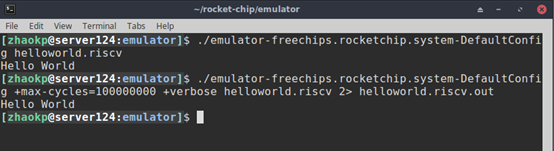

• 执行命令：




1. ./emulator-freechips.rocketchip.system-DefaultConfig +max-cycles=100000000 +verbose helloworld.riscv 2> helloworld.riscv.out

复制代码

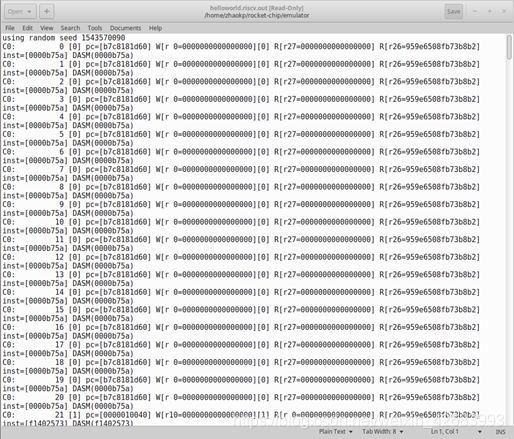

• 得到指令执行过程信息：




• 执行命令：




1. ./emulator-freechips.rocketchip.system-DefaultConfig-debug +max-cycles=100000000 --vcd=helloworld.riscv.vcd helloworld.riscv

复制代码

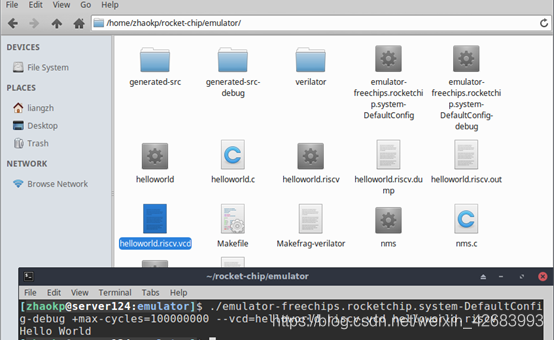

• 得到.vcd波形文件：




• 双击打开即可看到波形：




本篇完，感谢关注：RISC-V单片机中文网
