RISC-V嵌入式开发入门篇2：RISC-V汇编语言程序设计（中）

小飞飞

随着国内第一本RISC-V中文书籍《手把手教你设计CPU——RISC-V处理器篇》正式上市，越来越多的爱好者开始使用开源的蜂鸟E203 RISC-V处理核，很多初学者留言询问有关RISC-V工具链使用的问题，因此本公众号将开始陆续发表若干篇有关RISC-V软件工具链使用的文章，包括：

• RISC-V嵌入式开发准备篇1：编译过程简介
• RISC-V嵌入式开发准备篇2：嵌入式开发的特点介绍
• RISC-V嵌入式开发入门篇1：RISC-V GCC工具链的介绍
• RISC-V嵌入式开发入门篇2：RISC-V汇编语言程序设计（上）
• RISC-V嵌入式开发入门篇2：RISC-V汇编语言程序设计（中）
• RISC-V嵌入式开发入门篇2：RISC-V汇编语言程序设计（下）
• RISC-V嵌入式开发上手篇：基于HBird-E-SDK平台的软件开发与运行
• RISC-V嵌入式开发实践篇：运行开源蜂鸟E200 MCU更多示例程序
• RISC-V嵌入式开发新奇篇：基于Windows Eclipse IDE的软件开发与运行
• RISC-V嵌入式开发升华篇：基于开源蜂鸟E200 MCU移植RTOS


本文为RISC-V嵌入式开发准备篇1：编译过程简介。本文的目的是对编译过程进行简单的科普与回顾，为后续详细介绍“RISC-V GCC工具链”和“RISC-V汇编语言程序设计”打下基础。

注：本文力求通俗易懂，主要面向初学者，对编译过程有所了解的读者可以忽略此文。

1.5 RISC-V汇编程序示例1.5.1 定义标签

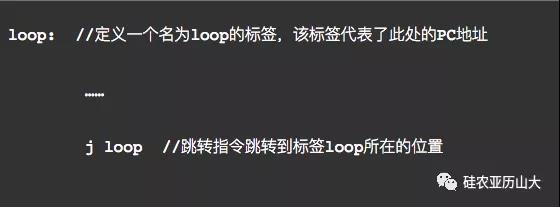

标签名称通常在一个冒号（：）之前，常见的标签分为文本标签和数字标签。文本标签在一个程序文件中是全局可见的，因此定义必须使用独一无二的命名，文本标签通常被作为分支或跳转指令的目标地址，示例如下：

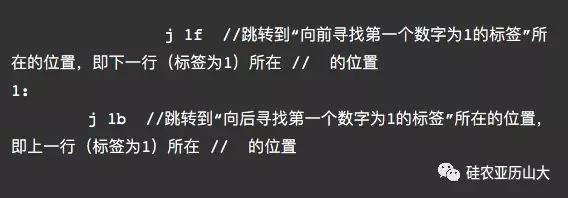

数字标签为0到9之间的数字表示的标签，数字标签属于一种局部标签，需要使可以被重新定义。在被引用之时，数字标签通常需要带上一个字母“f”或者“b”的后缀，“f”表示向前，“b”表示向后，示例如下：

1.5.2 定义宏

宏（macro）是汇编语言中具有一组独立功能的汇编语句被组织在一起，然后可以以宏调用的方式进行调用。示例如下：

1.5.3 定义常数

在汇编语言中可以使用.equ伪操作定义常数，并赋予其一个别名，然后在汇编程序中直接使用其别名，示例如下：

1.5.4 立即数赋值

在汇编语言中可以使用RISC-V的伪指令li进行立即数的赋值。li不是真正的指令，而是一种RISC-V的伪指令，等效于若干条指令（计算得到立即数）。有关RISC-V伪指令的更多介绍请参见中文书《手把手教你设计CPU——RISC-V处理器篇》附录A.15。示例如下：

上述指令经过汇编之后产生的指令如下，可以看出li指令等效于若干条指令。

1.5.5 标签地址赋值

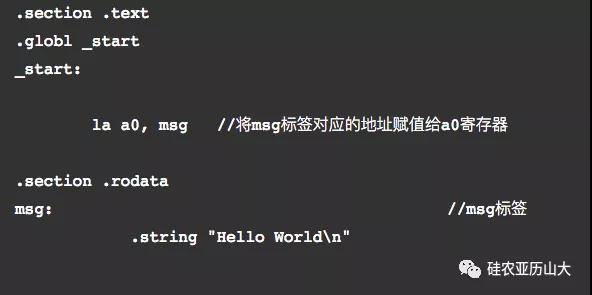

在汇编语言中可以使用RISC-V的伪指令la进行标签地址的赋值。la不是真正的指令，而是一种RISC-V的伪指令，等效于若干条指令（计算得到标签的地址）。有关RISC-V伪指令的更多介绍请参见中文书《手把手教你设计CPU——RISC-V处理器篇》附录A.15。示例如下：

上述指令经过汇编之后产生的指令如下，可以看出la指令等效于auipc和addi这两条指令。

1.5.6 设置浮点舍入模式

对于RISC-V浮点指令而言，可以通过一个额外的操作数来设定舍入模式（Rounding Mode），譬如fcvt.w.s指令需要舍入零（round-to-zero）则可以写为fcvt.w.s a0, fa0, rtz，如果没有指定舍入模式，则默认使用动态舍入模式（dyn）。有关RISC-V浮点指令的舍入模式，请参见中文书《手把手教你设计CPU——RISC-V处理器篇》附录A.14.4节了解更多信息。

不同舍入模式的缩写分别如下：

• rne: 最近舍入，朝向偶数方向（round to nearest, ties to even）
• rtz: 朝零舍入（round towards zero）
• rdn: 向下舍入（round down）
• rup: 向上舍入（round up）
• rmm: 最近舍入，朝向最大幅度方向（round to nearest, ties to max magnitude）
• dyn: 动态舍入模式（dynamic rounding mode）



1.5.7 完整实例

为便于读者更加理解汇编程序，以下是一个完整的汇编程序实例。

本篇完，感谢关注：RISC-V单片机中文网
