RVB2601开发板ADC读取实验

sky

1. 前言

利用RVB2601板实现模拟量读取并串口打印,输出电压值单位：mV。

2. 硬件配置

ADC_VREFP与3.3V连接，ADC_VREFN与GND连接，将原开发板CH2601_PA4端子帽拔掉，断开与LED_BULE连接，模拟量（可调电阻分压值）与CH2601_PA4端子连接。

备注：旁边引脚开发板丝印PA6，实际PA25，同时“RVB2601应用开发实战系列二: 跑马灯”一文原理图引用也错误。

3. 剑池CDK下载ch2601_gui_demo例程
3.1、新建工程：

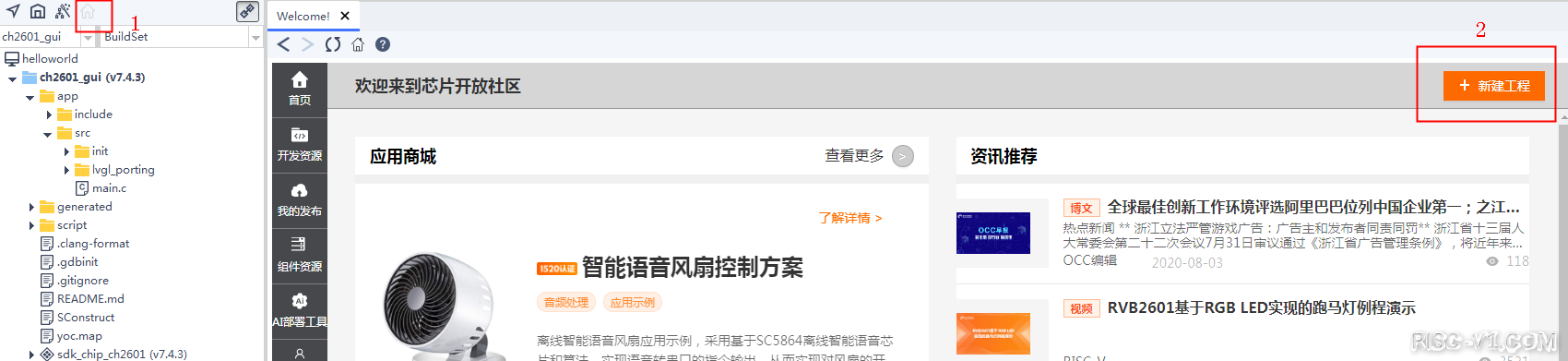

打开CDK，点击HOME图标，点击右上角新建工程。

3.2、搜索工程

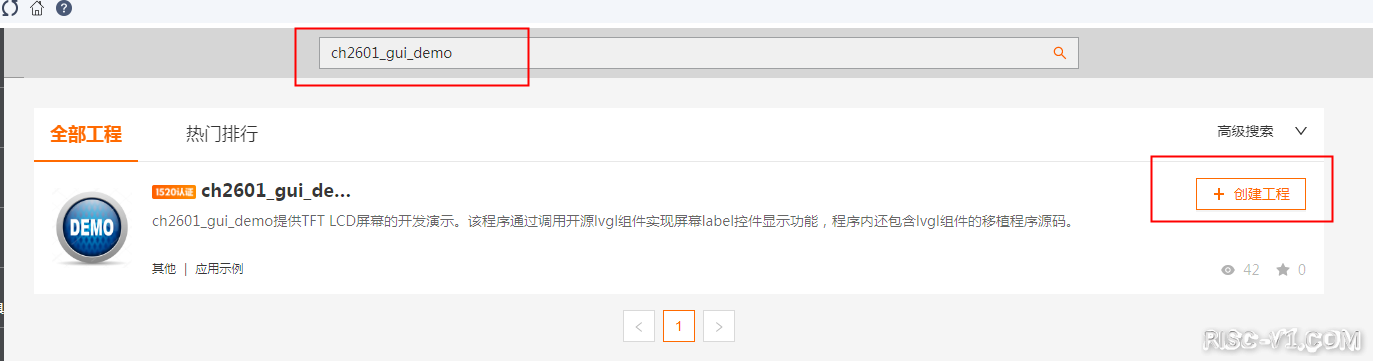

搜索ch2601_gui_demo，然后点击创建工程，如下图所示：

3.3、输入工程名：

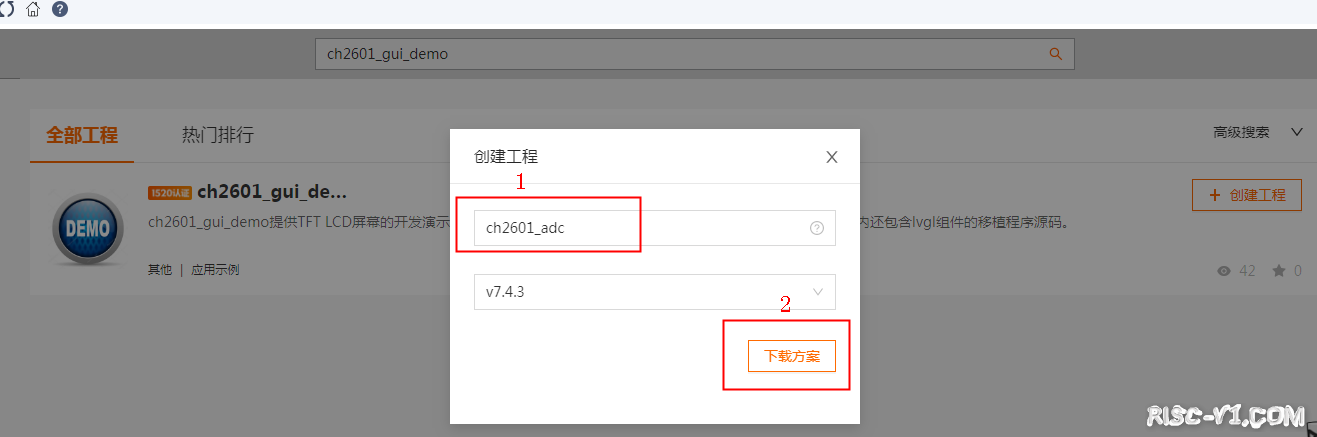

输入“ch2601_adc”，然后点击下载方案：

3.4、激活工程：
由于我下载了多个工程，需要在ch2601_adc上右击，选择“Set As Active”，激活。

4、修改工程
4.1、创建adc.c文件到工程：

4.2、添加代码：
在此感谢郭昊天，刚接触这个CDK，没注意到配置文件“board_config.h”改了AD端口，还是按照芯片管脚定义来，导致数据一致不对：

1. #include <stdio.h>

2. #include <stdlib.h>

3. #include <unistd.h>

4. #include <time.h>

5. #include <aos/aos.h>

6. #include "app_config.h"

7. #include "app_init.h"

8. #include "csi_config.h"

9. #include "hw_config.h"

10. #include "board_config.h"

11. #include <drv/pin.h>

12. #include <drv/adc.h>

13. #include <drv/common.h>

14. static csi_adc_t  adc;

15. void adc_init()

16. {

17.     csi_error_t ret;

18.     csi_pin_set_mux(EXAMPLE_ADC_CH1, PA4_ADC_A2);

19.

20.     ret = csi_adc_init(&adc, 0);

21.

22.     if (ret != CSI_OK)

23.     {

24.       printf("===%s, %d %d \n", __FUNCTION__, __LINE__,ret);

25.

26.      }

27.

28.

29.     /* Configure frequency divsion, this value can be one of(4 8 16 32 64 128) */

30.     uint32_t  freq_value = csi_adc_freq_div(&adc, 128);

31.     printf("get freq_value: %d\n", freq_value);

32.     /* Configure sampling time */

33.     ret = csi_adc_sampling_time(&adc, 2);

34.     if (ret != CSI_OK)

35.     {

36.       printf("===%s, %d %d \n", __FUNCTION__, __LINE__,ret);

37.

38.     }

39.     /* Enable channel */

40.     ret = csi_adc_channel_enable(&adc, 1, true);

41.     if (ret != CSI_OK)

42.     {

43.       printf("===%s, %d %d \n", __FUNCTION__, __LINE__,ret);

44.

45.     }

46.     /* Trigger new conversion */

47.     ret = csi_adc_start(&adc);

48.     if (ret != CSI_OK)

49.     {

50.       printf("===%s, %d %d \n", __FUNCTION__, __LINE__,ret);

51.

52.     }

53.     /* Read result */

54.     int32_t data = csi_adc_read(&adc);

55.     printf("get adc result: %d\n", data);

56.

57.     printf("the voltage is: %d mV\n", data*3300/4096);

58.     /* Uninit adc */

59.     csi_adc_uninit(&adc);

60.

61. }


复制代码

4.3、修改初始化文件

app_init.h添加void adc_init();

4.4、更改main.c文件：

1. #include <stdio.h>

2. #include <stdlib.h>

3. #include <unistd.h>

4. #include <time.h>

5. #include <aos/aos.h>

6. #include "aos/cli.h"

7. #include "app_init.h"

8. #include "lvgl.h"

9. #include "lv_label.h"

10. #include "oled.h"

11. #include "board_config.h"

12. #include "drv/gpio_pin.h"

13. #include <drv/pin.h>

14. #include <drv/adc.h>

15. /*********************

16. *      DEFINES

17. *********************/

18. #define TAG "app"

19. /**********************

20. *      TYPEDEFS

21. **********************/

22. /**********************

23. *  STATIC PROTOTYPES

24. **********************/

25. // adc

26. static void adc_lvgl_task(void *arg);

27. /**********************

28. *   GLOBAL FUNCTIONS

29. **********************/

30. static void adc_lvgl_task(void *arg);

31. #include "csi_core.h"

32. /**

33. * main

34. */

35. int main(void)

36. {

37.     board_yoc_init();

38.     aos_task_new("adc", adc_lvgl_task, NULL, 10 * 1024);

39.     return 0;

40. }

41. static void gui_label_create(void)

42. {

43.     lv_obj_t *p = lv_label_create(lv_scr_act(), NULL);

44.     lv_label_set_long_mode(p, LV_LABEL_LONG_BREAK);

45.     lv_label_set_align(p, LV_LABEL_ALIGN_CENTER);

46.     lv_obj_set_pos(p, 0, 4);

47.     lv_obj_set_size(p, 128, 60);

48.     lv_label_set_text(p, "THEAD RISC-V\nADC \nDEMO");

49. }

50. static void adc_lvgl_task(void *arg)

51. {

52.     lv_init();

53.     /*Initialize for LittlevGL*/

54.     oled_init();

55.     adc_init();

56.     /*Select display 1*/

57.     // demo_create();

58.     gui_label_create();

59.     while (1)

60.     {

61.         /* Periodically call the lv_task handler.

62.          * It could be done in a timer interrupt or an OS task too.*/

63.         lv_task_handler();

64.         aos_msleep(5);

65.         lv_tick_inc(1);

66.     }

67. }

复制代码

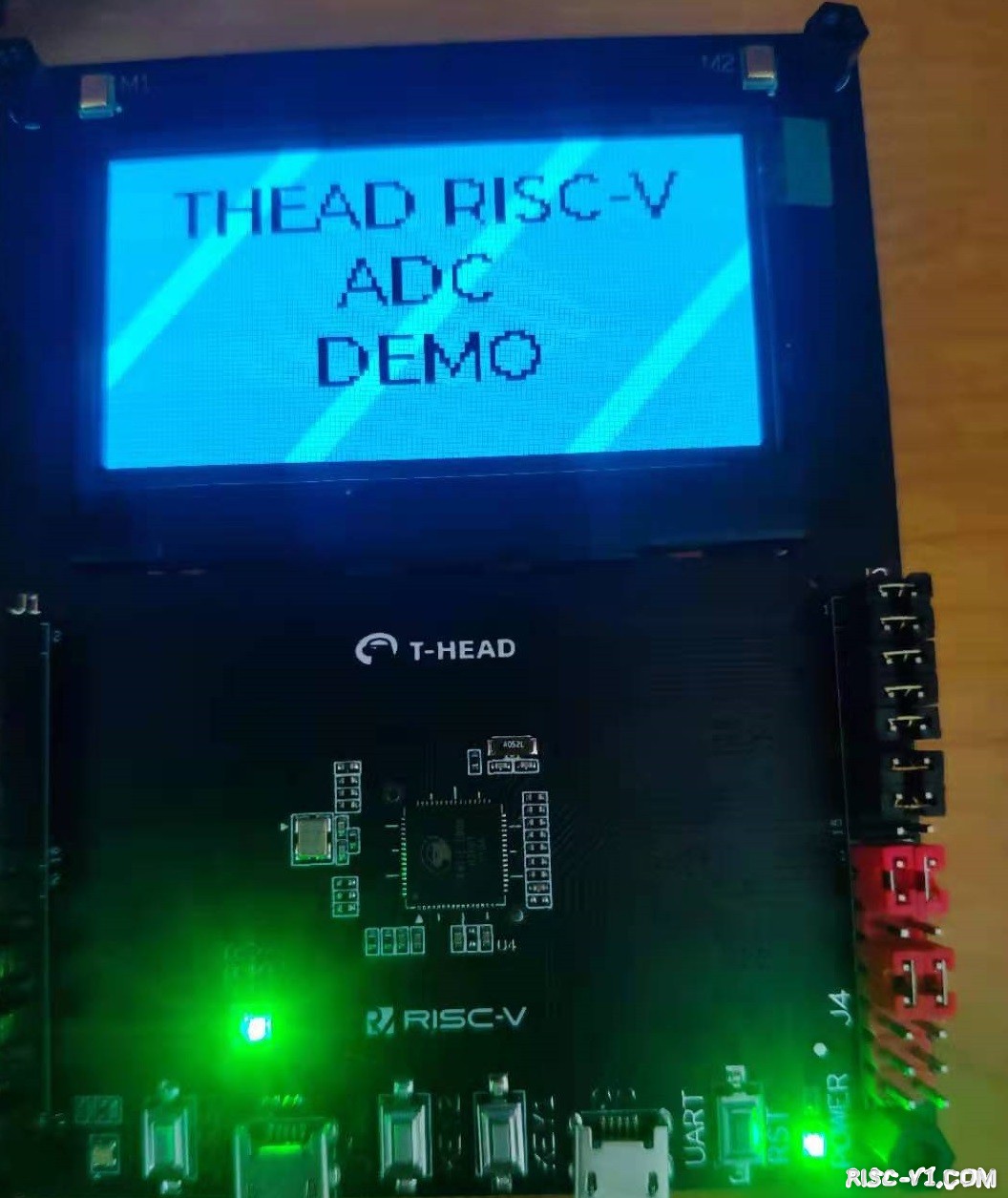

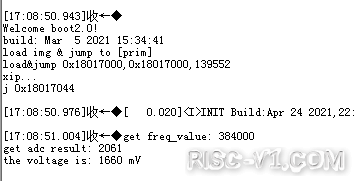

4.5、编译，下载、运行：

5、小结：

初次使用，有不到之处还请各位大佬指正、海涵！

完

郑同学

#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <time.h>
#include <aos/aos.h>
#include "aos/cli.h"
#include "app_init.h"
#include "lvgl.h"
#include "lv_label.h"
#include "oled.h"
#include "board_config.h"
#include "drv/gpio_pin.h"
#include <drv/pin.h>
#include <drv/adc.h>
#include "csi_core.h"

//include "app_config.h"
//#include "csi_config.h"
//#include "hw_config.h"
//#include <drv/common.h>


#define TAG "app"

static csi_adc_t adc;

uint32_t i=1;

static csi_adc_t adc;

void adc_init()
{
    csi_error_t ret;

    csi_pin_set_mux(EXAMPLE_ADC_CH1, PA4_ADC_A2);

    ret = csi_adc_init(&adc, 0);

    if (ret != CSI_OK)
    {
      printf("===%s, %d %d \n", __FUNCTION__, __LINE__,ret);

     }
    uint32_t  freq_value = csi_adc_freq_div(&adc, 128);

    printf("get freq_value: %d\n", freq_value);

    /* Configure sampling time */
    ret = csi_adc_sampling_time(&adc, 2);
    if (ret != CSI_OK)
    {
      printf("===%s, %d %d \n", __FUNCTION__, __LINE__,ret);

    }
    /* Enable channel */
    ret = csi_adc_channel_enable(&adc, 1, true);
    if (ret != CSI_OK)
    {
      printf("===%s, %d %d \n", __FUNCTION__, __LINE__,ret);

    }
    /* Trigger new conversion */

    ret = csi_adc_start(&adc);

    if (ret != CSI_OK)
    {
      printf("===%s, %d %d \n", __FUNCTION__, __LINE__,ret);

    }

    /* Read result */

    int32_t data = csi_adc_read(&adc);

    printf("get adc result: %d\n", data);

    printf("the voltage is: %d mV\n", data*3300/4096);

    /* Uninit adc */

    //csi_adc_uninit(&adc);

}
static void gui_label_create(void)
{
    lv_obj_t *p = lv_label_create(lv_scr_act(), NULL);
    lv_label_set_long_mode(p, LV_LABEL_LONG_BREAK);
    lv_label_set_align(p, LV_LABEL_ALIGN_CENTER);
    lv_obj_set_pos(p, 0, 4);
    lv_obj_set_size(p, 128, 60);
    lv_label_set_text(p, "THEAD RISC-V\nADC \nDEMO");
}

static void adc_lvgl_task(void *arg)
{
    lv_init();
    /*Initialize for LittlevGL*/
    oled_init();
    adc_init();
    /*Select display 1*/
    // demo_create();
    gui_label_create();
    while (1)
    {
        /* Periodically call the lv_task handler.
         * It could be done in a timer interrupt or an OS task too.*/
        lv_task_handler();
        aos_msleep(5);
        lv_tick_inc(1);
                int32_t data = csi_adc_read(&adc);
           printf("get adc result: %d\n", data);
       printf("the voltage is: %d mV\n", data*3300/4096);

    }
}

static void adc_lvgl_task(void *arg);

int main(void)
{
    board_yoc_init();
        aos_task_new("adc", adc_lvgl_task, NULL, 10 * 1024);

    return 0;
}

郑同学

郑同学 发表于 2022-6-22 19:09
#include
#include
#include

这个代码只能打印一次？帮忙看看问题？

51MCU

采集ADC正确吗？
