蜂鸟E200 RISC-V CPU：（一）取指

皋陶

【取指过程】【概述】

画圈的是有关取值的两个重要模块
IFU：Instruction Fetch Unit 取指单元
ITCM：紧耦合存储器，指配置一段较小容量（几十KB）的存储器（通常是静态存储器），用来存储指令，在物理上离处理器核很近而专属于处理器核。优点是实现非常简单，容易理解，且能保证实时性。


【IFU】

源代码的Hierarchy如下：

示意图：

E200处理器采用两级流水线，取指为第一级，执行、访存、写回、交付均在第二级。

在第一级需要利用BPU进行分支预测。

BPU分支预测三种情况：1、条件分支 2、直接跳转 3、间接跳转

PC：用于指令地址的生成，同时在一些PC相关的指令也会用到。

处理器产生一个PC，这个请求会给到地址判断和总线控制（ICB总线是和AMBA差不多的一款自定义的总线结构，自己看看就行），对读取PC的请求进行解析。指令可以存在ITCM里面，也可以存在总线上的Flash里，所以IR的来源是经过一个MUX来选择的。

指令进来以后，首先对这个指令进行简单的译码，指令译码之后，一部分用于下个PC的生成，同时放到IR里面进行寄存，送到执行单元里面进行进一步的执行，比如运算加减等等。

当前PC和下一个PC都会有寄存器记录下来。
如果BPU猜错了，就要flush流水线。

指令可以存在ROM里、QSPI-Flash里、ITCM里
ITCM有64k的空间，一些应用领域足够了
ROM的空间比ITCM要大一些，在RTL里，这个ROM是个假的

Hierarchy图示：

深红色的是指令可以存放的位置。

ifetch所有的地址访问都需要经过ift2icb模块的处理，这是一个总线公共的接口。

64k空间不够的时候，挂在Bus Interface上面。

一般的做法是把外部的搬到ITCM里面再运行，可以用多级存储体的结构来理解，一级cache、二级cache、三级cache、硬盘。

ITCM的端口是64位的，这意味着我们取出32位的指令一次可以取2条，16位的一次可以取4条。（当然也有可能出现跨边界的现象，必须取两次才能取完，用了一个状态机实现）。

模块代码解析：

【Mini-Decode】

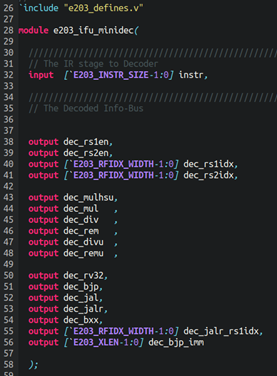

这是一个纯组合逻辑的译码器，它是EXU中的Decoder的一个缩小版，略去了一些输出信号。作用是帮助BPU判断指令的类型，进行分支预测。

端口列表：

译码出来的信息有：

是否有rs1 rs2

rs1，rs2的index

一些乘除法相关的，具体作用需看RISC-V指令集的标准

一些跟分支跳转指令有关的

无条件间接跳转/分支指令jalr的源寄存器

立即数（分支/跳转的偏移量）

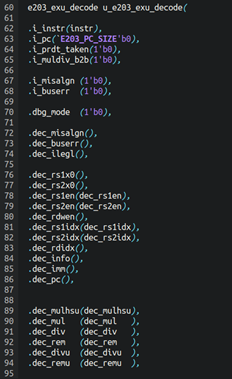

可以看到，代码中就是简单地例化了exu中的decoder

【BPU】

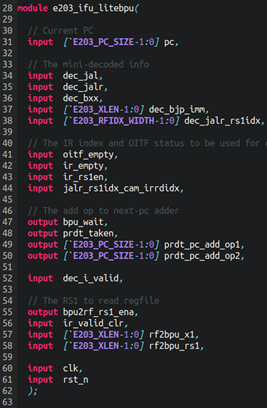

分支预测，这也是个纯组合逻辑（除了一个小小的寄存器）

输入是一些来自mini-decoder的译码信号，指示这条指令属于哪条分支跳转指令

以及数据相关性的判定，如果数据有相关，那么就不能进行流水线操作

具体的三种类型，以及代码的注释，胡振波的书上写的很详细了。

这边的bpu_wait跟ifu_o_valid有关，这个valid信号直接送到exu上进行握手。

当有数据相关的时候，bpu_wait会拉高，说明要等。

还有一个要注意的地方是，e200对x1寄存器进行特别的加速，因为这个寄存器常用来存放子程序的返回地址：

在程序调用完以后，return回调入的入口，这个东西编译器做了一个优化措施：

link寄存器可以是x1或者是x5，但是在e200中，只对x1做优化

汇编程序执行的时候，执行到JAL指令的大部分情况下（调用子程序），调用入口的下一个PC会放到x1寄存器中（当然也可以放到别的地方去，但是x1用的比较多），所以对x1进行特殊的加速。

当rs1为x1寄存器的时候，需要考虑数据的RAW相关性，如果没有RAW相关性的时候，说明这个x1目前没有写。

（1）指令执行的cycle不是一个定长的，在EXU中，加减乘除的周期数可能是不一样的，这就涉及到一个什么时候会写入寄存器的一个判定问题。于是就用到了OITF这玩意儿，在exu中会详细介绍。总之要加速的话必须要OITF为空。

（2）IR寄存器中正在执行的指令不是以x1作为目标寄存器的。

如果存在数据相关性，那么就hold up IFU。

当rs1为其它寄存器的时候，就要慢一些了，因为没有对它们进行单独的加速。只要EXU里头有正在执行的东西，它就不能预测rs1对应的xn会不会被写入。

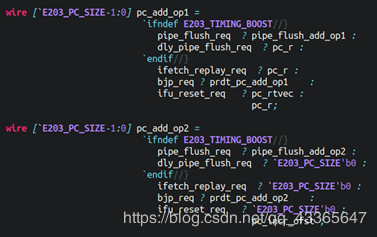

【PC生成】（在e203_ifu_ifetch.v中）

【ift2icb】：访问ITCM和BIU

要考虑指令不对齐的情况，用一个状态机来实现

输入输出结构图（粉色是输入，棕色是输出，可以大致看出数据流）

这个接口模块几乎是IFU里最复杂的一部分了

这里状态机的写法值得一学

在胡振波写的所有的代码中，除了底层的D触发器以外，没有用到一个always

case语句用不具有优先级的assign语句实现MUX（如果有优先级的话需要额外的面积开销）

状态转移用例化实现

1. 一些注释：

2. /// The itfctrl scheme introduction

3. //

4. // The instruction fetch is very tricky due to two reasons and purposes:

5. // (1) We want to save area and dynamic power as much as possible

6. // (2) The 32bits-length instructon may be in unaligned address

7. //

8. // In order to acheive above-mentioned purposes we define the tricky

9. // fetch scheme detailed as below.

10. //

11. ///

12. // Firstly, several phrases are introduced here:

13. // * Fetching target: the target address region including

14. // ITCM,

15. // System Memory Fetch Interface or ICache

16. // (Note: Sys Mem and I cache are Exclusive with each other)

17. // * Fetching target’s Lane: The Lane here means the fetching

18. // target can read out one lane of data at one time.

19. // For example:

20. // * ITCM is 64bits wide SRAM, then it can read out one

21. // aligned 64bits one time (as a lane)

22. // * System Memory is 32bits wide bus, then it can read out one

23. // aligned 32bits one time (as a lane)

24. // * ICache line is N-Bytes wide SRAM, then it can read out one

25. // aligned N-Bytes one time (as a lane)

26. // * Lane holding-up: The read-out Lane could be holding up there

27. // For examaple:

28. // * ITCM is impelemented as SRAM, the output of SRAM (readout lane)

29. // will keep holding up and not change until next time the SRAM

30. // is accessed (CS asserted) by new transaction

31. // * ICache data ram is impelemented as SRAM, the output of

32. // SRAM (readout lane) will keep holding up and not change until

33. // next time the SRAM is accessed (CS asserted) by new transaction

34. // * The system memory bus is from outside core peripheral or memory

35. // we dont know if it will hold-up. Hence, we assume it is not

36. // hoding up

37. // * Crossing Lane: Since the 32bits-length instruction maybe unaligned with

38. // word address boundry, then it could be in a cross-lane address

39. // For example:

40. // * If it is crossing 64bits boundry, then it is crossing ITCM Lane

41. // * If it is crossing 32bits boundry, then it is crossing System Memory Lane

42. // * If it is crossing N-Bytes boundry, then it is crossing ICache Lane

43. // * IR register: The fetch instruction will be put into IR register which

44. // is to be used by decoder to decoding it at EXU stage

45. // The Lower 16bits of IR will always be loaded with new coming

46. // instructions, but in order to save dynamic power, the higher

47. // 16bits IR will only be loaded when incoming instruction is

48. // 32bits-length (checked by mini-decode module upfront IR

49. // register)

50. // Note: The source of IR register Din depends on different

51. // situations described in detailed fetching sheme

52. // * Leftover buffer: The ifetch will always speculatively fetch a 32bits

53. // back since we dont know the instruction to be fetched is 32bits or

54. // 16bits length (until after it read-back and decoded by mini-decoder).

55. // When the new fetch is crossing lane-boundry from current lane

56. // to next lane, and if the current lane read-out value is holding up.

57. // Then new 32bits instruction to be fetched can be concatated by

58. // “current holding-up lane’s upper 16bits” and “next lane’s lower 16bits”.

59. // To make it in one cycle, we push the “current holding-up lane’s

60. // upper 16bits” into leftover buffer (16bits) and only issue one ifetch

61. // request to memory system, and when it responded with rdata-back,

62. // directly concatate the upper 16bits rdata-back with leftover buffer

63. // to become the full 32bits instruction.

64. //

65. // The new ifetch request could encounter several cases:

66. // * If the new ifetch address is in the same lane portion as last fetch

67. // address (current PC):

68. // ** If it is crossing the lane boundry, and the current lane rdout is

69. // holding up, then

70. // ---- Push current lane rdout’s upper 16bits into leftover buffer

71. // ---- Issue ICB cmd request with next lane address

72. // ---- After the response rdata back:

73. // ---- Put the leftover buffer value into IR lower 16bits

74. // ---- Put rdata lower 16bits into IR upper 16bits if instr is 32bits-long

75. //

76. // ** If it is crossing the lane boundry, but the current lane rdout is not

77. // holding up, then

78. // ---- First cycle Issue ICB cmd request with current lane address

79. // ---- Put rdata upper 16bits into leftover buffer

80. // ---- Second cycle Issue ICB cmd request with next lane address

81. // ---- Put the leftover buffer value into IR lower 16bits

82. // ---- Put rdata upper 16bits into IR upper 16bits if instr is 32bits-long

83. //

84. // ** If it is not crossing the lane boundry, and the current lane rdout is

85. // holding up, then

86. // ---- Not issue ICB cmd request, just directly use current holding rdata

87. // ---- Put aligned rdata into IR (upper 16bits

88. // only loaded when instr is 32bits-long)

89. //

90. // ** If it is not crossing the lane boundry, but the current lane rdout is

91. // not holding up, then

92. // ---- Issue ICB cmd request with current lane address, just directly use

93. // current holding rdata

94. // ---- Put aligned rdata into IR (upper 16bits

95. // only loaded when instr is 32bits-long)

96. //

97. //

98. // * If the new ifetch address is in the different lane portion as last fetch

99. // address (current PC):

100. // ** If it is crossing the lane boundry, regardless the current lane rdout is

101. // holding up or not, then

102. // ---- First cycle Issue ICB cmd reqeust with current lane address

103. // ---- Put rdata upper 16bits into leftover buffer

104. // ---- Second cycle Issue ICB cmd reqeust with next lane address

105. // ---- Put the leftover buffer value into IR lower 16bits

106. // ---- Put rdata upper 16bits into IR upper 16bits if instr is 32bits-long

107. //

108. // ** If it is not crossing the lane boundry, then

109. // ---- Issue ICB cmd request with current lane address, just directly use

110. // current holding rdata

111. // ---- Put aligned rdata into IR (upper 16bits

112. // only loaded when instr is 32bits-long)

113. //

复制代码

四个状态

状态0：IDLE，表示没有取指请求
状态1：如果非对齐，需要发起两次读取操作的第一次读取状态
状态2：第一次和第二次读取之间的等待状态
状态3：如果非对其需要发起两次读取操作的第二次读取状态

本篇完，感谢关注：RISC-V单片机中文网
