本文介绍了如何移植 RT-Thread Nano 到 RISC-V 架构，以 Eclipse GCC 环境为例，基于一个 GD32V103 MCU 的基础工程作为示例进行讲解。
移植 Nano 的主要步骤：
- 准备一个基础的 Eclipse 工程，并获取 RT-Thread Nano 源码压缩包。
- 在基础工程中添加 RT-Thread Nano 源码，添加相应头文件路径。
- 适配 Nano，主要从 中断、时钟、内存、应用 这几个方面进行适配，实现移植。
- 最后可对 Nano 进行配置：Nano 是可裁剪的，通过配置文件 rtconfig.h 实现对系统的裁剪。
准备工作- 下载 RT-Thread Nano 发布版本代码。
- 准备一份基础的裸机源码工程，如 LED 指示灯闪烁示例代码。
下载 Nano 源码
点击此处 下载 RT-Thread Nano 源码。
基础工程准备在移植 RT-Thread Nano 之前，我们需要准备一个能正常运行的裸机工程。作为示例，本文使用的是基于 GD32V103 的一个 LED 闪烁程序。程序的主要截图如下：
在我们的例程中主要做了系统初始化与 LED 闪烁功能，编译下载程序后，就可以看到开发板上的 LED 在闪烁了。读者可以根据自己的需要使用的芯片，完成一个类似的裸机工程。
添加 RT-Thread Nano 到工程添加 Nano 源文件

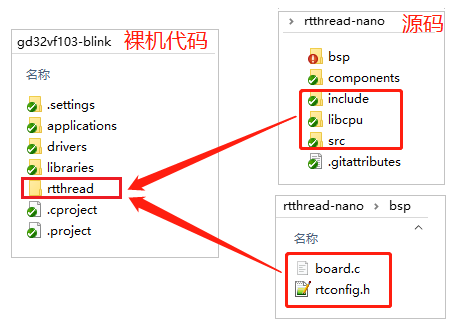

在准备好的 Eclipse 工程下面新建 rtthread 文件夹，并在该文件中添加以下文件： - Nano 源码中的 include、libcpu、src 文件夹。注意 libcpu 仅保留与该芯片架构相关的文件，如示例中使用的是 bunblebee 与 common。
- 配置文件：示例代码 rtthread-nano/bsp 中的两个文件：board.c 与 rtconfig.h。
重新打开 eclipse 工作空间，导入工程，rtthread 已经加载到工程中：
Cortex-M 芯片内核移植代码：
Kernel 文件包括：
- clock.c
- components.c
- device.c
- idle.c
- ipc.c
- irq.c
- kservice.c
- mem.c
- object.c
- scheduler.c
- thread.c
- timer.c
板级配置代码及配置文件：
添加头文件路径
右击工程，点击 properties 进入下图所示界面，点击 C/C++ Build -> settings ，分别添加汇编与 C 的头文件路径：添加 rtconfig.h 头文件所在位置的路径，添加 include 文件夹下的头文件路径。然后点击 C/C++ General -> Path and Symbols ，添加相应的头文件，最后点击应用即可。
适配 RT-Thread Nano修改 start.S
修改启动文件，实现 RT-Thread 的启动：由于 RT-Thread Nano 在 GCC 环境下的启动是由 entrry() 函数调用了启动函数 rt_thread_startup()，所以需要修改启动文件 start.S，使其在启动时先跳转至 entry() 函数执行，而不是跳转至 main()，这样就实现了 RT-Thread 的启动。
- /* RT-Thread 在 GCC 下的启动方式 */
- int entry(void)
- {
- rtthread_startup();
- return 0;
- }
中断与异常处理
RT-Thread 提供中断管理方法，当系统没有实现类似中断向量表的功能，物理中断要和用户的中断服务例程相关联，就需要使用中断管理接口对中断进行管理，这样当发生中断时就可以触发相应的中断，执行中断服务例程。
本例程中的 gd32f103 芯片在启动文件中提供了中断向量表，用户可直接使用中断向量提供的函数实现对应 IRQ。当一个中断触发时，处理器将直接判定是哪个中断源，然后直接跳转到相应的固定位置进行处理，不需要再自行实现中断管理。
系统时钟配置
需要在 board.c 中实现 系统时钟配置（为 MCU、外设提供工作时钟）与 OS Tick 的配置（为操作系统提供心跳 / 节拍）。
配置示例如下图所示，riscv_clock_init() 配置了系统时钟，ostick_config() 配置了 OS Tick。

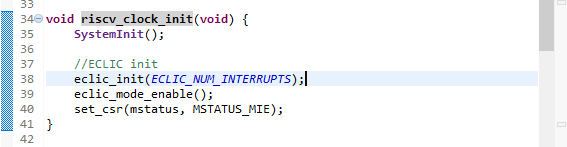

riscv_clock_init() 配置了系统时钟，示例如下：

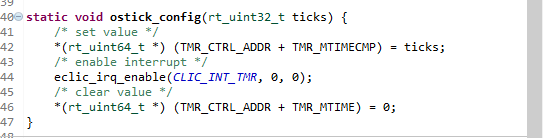

ostick_config() 配置了 OS Tick，示例如下，此处 OS Tick 使用硬件定时器实现，需要用户在 board.c 中实现该硬件定时器的中断服务例程
eclic_mtip_handler() ，调用 RT-Thread 提供的 rt_tick_increase() 。
由于 eclic_mtip_handler() 中断服务例程由用户在 board.c 中重新实现，做了系统 OS Tick，所以需要将自定义的 eclic_mtip_handler 删除，避免在编译时产生重复定义。如果此时对工程进行编译，没有出现函数重复定义的错误，则不用做修改。
内存堆初始化

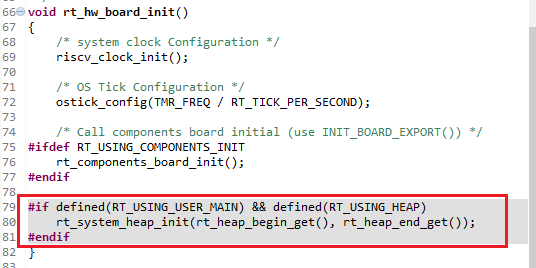

系统内存堆的初始化在 board.c 中的 rt_hw_board_init() 函数中完成，内存堆功能是否使用取决于宏 RT_USING_HEAP 是否开启，RT-Thread Nano 默认不开启内存堆功能，这样可以保持一个较小的体积，不用为内存堆开辟空间。
开启系统 heap 将可以使用动态内存功能，如使用 rt_malloc、rt_free 以及各种系统动态创建对象的 API。若需要使用系统内存堆功能，则打开 RT_USING_HEAP 宏定义即可，此时内存堆初始化函数 rt_system_heap_init() 将被调用，如下所示：

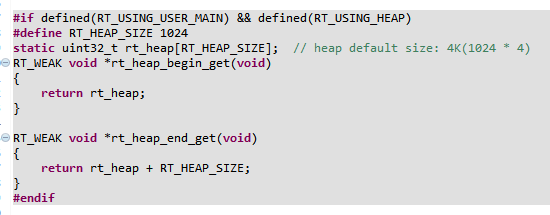

初始化内存堆需要堆的起始地址与结束地址这两个参数，系统中默认使用数组作为 heap，并获取了 heap 的起始地址与结束地址，该数组大小可手动更改，如下所示：
注意：开启 heap 动态内存功能后，heap 默认值较小，在使用的时候需要改大，否则可能会有申请内存失败或者创建线程失败的情况，修改方法有以下两种：
- 可以直接修改数组中定义的 RT_HEAP_SIZE 的大小，至少大于各个动态申请内存大小之和，但要小于芯片 RAM 总大小。
- 也可以参考《RT-Thread Nano 移植原理》——实现动态内存堆 章节进行修改，使用 RAM ZI 段结尾处作为 HEAP 的起始地址，使用 RAM 的结尾地址作为 HEAP 的结尾地址，这是 heap 能设置的最大值的方法。
编写第一个应用
移植好 RT-Thread Nano 之后，则可以开始编写第一个应用代码。此时 main() 函数就转变成 RT-Thread 操作系统的一个线程，现在可以在 main() 函数中实现第一个应用：板载 LED 指示灯闪烁，这里直接基于裸机 LED 指示灯进行修改。
- 首先在文件首部增加 RT-Thread 的相关头文件 <rtthread.h> 。

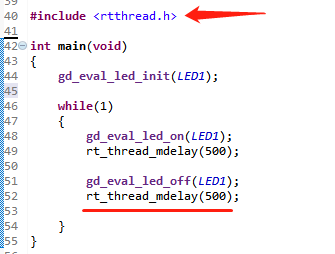

- 在 main() 函数中（也就是在 main 线程中）实现 LED 闪烁代码：初始化 LED 引脚、在循环中点亮 / 熄灭 LED。
- 将延时函数替换为 RT-Thread 提供的延时函数 rt_thread_mdelay()。该函数会引起系统调度，切换到其他线程运行，体现了线程实时性的特点。
编译程序之后下载到芯片就可以看到基于 RT-Thread 的程序运行起来了，LED 正常闪烁。
注意事项：当添加 RT-Thread 之后，裸机中的 main() 函数会自动变成 RT-Thread 系统中 main 线程 的入口函数。由于线程不能一直独占 CPU，所以此时在 main() 中使用 while(1) 时，需要有让出 CPU 的动作，比如使用 rt_thread_mdelay() 系列的函数让出 CPU。
与裸机 LED 闪烁应用代码的不同：
1). 延时函数不同： RT-Thread 提供的 rt_thread_mdelay() 函数可以引起操作系统进行调度，当调用该函数进行延时时，本线程将不占用 CPU，调度器切换到系统的其他线程开始运行。而裸机的 delay 函数是一直占用 CPU 运行的。
2). 初始化系统时钟的位置不同：移植好 RT-Thread Nano 之后，不需要再在 main() 中做相应的系统配置（如 hal 初始化、时钟初始化等），这是因为 RT-Thread 在系统启动时，已经做好了系统时钟初始化等的配置，这在上一小节 “系统时钟配置” 中有讲解。
配置 RT-Thread Nano
用户可以根据自己的需要通过打开或关闭 rtconfig.h 文件里面的宏定义，配置相应功能，如下是 rtconfig.h 的代码片段：
- ...
- // <h>IPC(Inter-process communication) Configuration
- // <c1>Using Semaphore
- // <i>Using Semaphore
- #define RT_USING_SEMAPHORE
- // </c>
- // <c1>Using Mutex
- // <i>Using Mutex
- //#define RT_USING_MUTEX // 打开此宏则使能互斥量的使用
- // </c>
- // <c1>Using Event
- // <i>Using Event
- //#define RT_USING_EVENT // 打开此宏则使能事件集的使用
- // </c>
- // <c1>Using MailBox
- // <i>Using MailBox
- //#define RT_USING_MAILBOX // 打开此宏则使能邮箱的使用
- // </c>
- // <c1>Using Message Queue
- // <i>Using Message Queue
- //#define RT_USING_MESSAGEQUEUE // 打开此宏则使能消息队列的使用
- // </c>
- // </h>
- // <h>Memory Management Configuration
- // <c1>Using Memory Pool Management
- // <i>Using Memory Pool Management
- //#define RT_USING_MEMPOOL // 打开此宏则使能内存池的使用
- ...
RT-Thread Nano 默认未开启宏 RT_USING_HEAP，故只支持静态方式创建任务及信号量。若要通过动态方式创建对象则需要在 rtconfig.h 文件里开启 RT_USING_HEAP 宏定义。完整配置详见 《 RT-Thread Nano 配置》。
